در سیستم‌های نظارتی و دوربین‌های مداربسته آنالوگ، کیفیت تصویر تا حد زیادی به نحوه اتصال کابل‌ها بستگی دارد.

یکی از مهم‌ترین بخش‌ها، نصب صحیح فیش BNC روی کابل کواکسیال است. اگر این اتصال به‌درستی انجام نشود، ممکن است با نویز، قطع تصویر یا افت کیفیت مواجه شوید. در این مقاله از نتورک پویا، آموزش کامل و اصولی BNC زدن را مرحله‌به‌مرحله یاد می‌گیرید و با نکات مهم اجرای یک اتصال حرفه‌ای آشنا می‌شوید.

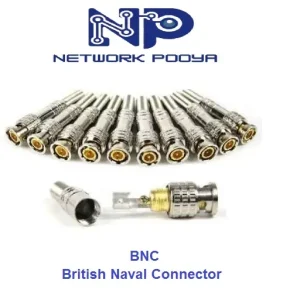

فیش BNC چیست؟

فیش BNC یک نوع کانکتور مخصوص کابل کواکسیال است که برای انتقال سیگنال‌های ویدیویی در سیستم‌هایی مثل دوربین مداربسته استفاده می‌شود. این فیش اتصال سریع، مطمئن و بدون نویز را فراهم می‌کند.

یکی از دلایل محبوبیت فیش BNC، نصب آسان و پایداری بالای آن در انتقال تصویر است. در سیستم‌های آنالوگ، کیفیت اتصال BNC مستقیماً روی کیفیت تصویر تأثیر می‌گذارد و حتی یک اتصال ضعیف می‌تواند باعث ایجاد نویز یا قطع شدن تصویر شود.

ابزارهای لازم برای نصب فیش BNC

برای نصب اصولی فیش BNC به ابزارهای زیر نیاز دارید:

• • کابل کواکسیال (مانند RG59)
  • فیش BNC (پیچی یا پرسی)
  • سیم‌لخت‌کن یا کاتر
  • آچار پرس (در نوع پرسی)
  • تستر تصویر یا مانیتور (اختیاری برای تست)

استفاده از ابزار مناسب باعث می‌شود کابل آسیب نبیند و اتصال نهایی کیفیت بالاتری داشته باشد. مخصوصاً در پروژه‌های حرفه‌ای، استفاده از آچار پرس استاندارد اهمیت زیادی دارد.

انواع فیش BNC

1.فیش BNC پیچی

• • نصب آسان
  • بدون نیاز به ابزار خاص
  • مناسب کارهای سریع و سبک

این نوع فیش بیشتر برای نصب‌های ساده یا تعمیرات سریع استفاده می‌شود. سرعت نصب بالاست اما در مقایسه با نوع پرسی، استحکام کمتری دارد.

2. فیش BNC پرسی

• • نیاز به آچار پرس
  • اتصال محکم‌تر
  • مناسب پروژه‌های حرفه‌ای

فیش پرسی اتصال مطمئن‌تر و دوام بیشتری ایجاد می‌کند. به همین دلیل در پروژه‌های بزرگ و حرفه‌ای معمولاً از این مدل استفاده می‌شود.

آموزش BNC زدن مرحله به مرحله

مرحله اول: آماده‌سازی کابل

  حدود 2 تا 3 سانتی‌متر از روکش کابل کواکسیال را جدا کنید. دقت کنید به شیلد و مغزی آسیب نزنید.

  این مرحله اهمیت زیادی دارد، چون هرگونه بریدگی یا آسیب به شیلد می‌تواند باعث افت کیفیت تصویر شود.

مرحله دوم: جداسازی شیلد و مغزی

  کابل کواکسیال شامل چند بخش است:

• • روکش بیرونی
  • شیلد (بافت فلزی)
  • عایق
  • مغزی (سیم مرکزی)

  شیلد را به عقب برگردانید و مغزی را صاف کنید.

  شیلد نقش محافظت از سیگنال در برابر نویز را دارد، بنابراین باید مرتب و کامل حفظ شود.

مرحله سوم: آماده کردن مغزی کابل

حدود 1 سانتی‌متر از عایق روی مغزی را بردارید تا سیم مرکزی نمایان شود.

مغزی باید کاملاً صاف باشد تا به‌درستی داخل فیش قرار بگیرد و اتصال کامل برقرار شود.

مرحله چهارم: نصب فیش BNC

 نوع پیچی:

• • فیش را روی کابل قرار دهید
  • کابل را داخل فیش بچرخانید تا محکم شود

در این روش باید دقت کنید کابل کاملاً داخل فیش قرار بگیرد تا اتصال شل نباشد.

 نوع پرسی:

• • ابتدا قطعه فلزی (فریت) را وارد کابل کنید
  • فیش را روی مغزی قرار دهید
  • با آچار پرس، اتصال را محکم کنید

در این روش، پرس صحیح باعث می‌شود اتصال در برابر کشیدگی و قطعی مقاومت بیشتری داشته باشد.

مرحله پنجم: تست اتصال

پس از نصب:

• • مطمئن شوید مغزی به‌درستی در مرکز قرار دارد
  • شیلد با بدنه فیش تماس دارد
  • هیچ اتصال شلی وجود ندارد

یک بررسی ساده قبل از استفاده می‌تواند از بروز مشکلات بعدی جلوگیری کند.

نکات مهم در BNC زدن حرفه‌ای

• مغزی نباید خم یا کوتاه باشد
• شیلد نباید با مغزی تماس پیدا کند (ایجاد نویز می‌کند)
• از فیش باکیفیت استفاده کنید
• طول لخت کردن کابل را دقیق رعایت کنید
• در پروژه‌های مهم از نوع پرسی استفاده کنید

رعایت این نکات باعث افزایش کیفیت تصویر و طول عمر سیستم نظارتی می‌شود.

اشتباهات رایج هنگام BNC زدن

• اتصال ناقص شیلد
• تماس شیلد با مغزی
• استفاده از فیش نامناسب
• شل بودن اتصال
• آسیب به کابل هنگام برش

این اشتباهات معمولاً دلیل اصلی نویز یا قطع و وصل شدن تصویر در دوربین‌های مداربسته هستند.

تست نهایی اتصال

برای اطمینان از کیفیت اتصال:

• • با تسر ابتدا و انتهای کابل کواکسیال که فیش  BNC خورده تست گرفته جهت اطمینان
  • در صورت وجود نویز، اتصال را دوباره چک کنید
  • تصویر دوربین را بررسی کنید
  • در پروژه‌های حرفه‌ای از تستر استفاده کنید

اگر تصویر شفاف و بدون پرش باشد، اتصال به‌درستی انجام شده است.

چرا نصب صحیح BNC اهمیت دارد؟

یک اتصال اشتباه می‌تواند باعث:

• • افت کیفیت تصویر
  • ایجاد نویز و خطوط روی تصویر
  • قطع و وصل شدن سیگنال
  • کاهش طول عمر تجهیزات

به همین دلیل یادگیری صحیح BNC زدن برای هر نصاب دوربین مداربسته ضروری است.

جمع‌بندی

BNC زدن یکی از مهارت‌های مهم در نصب سیستم‌های نظارتی است. با رعایت اصول گفته‌شده و استفاده از ابزار مناسب، می‌توانید یک اتصال پایدار و بدون نویز ایجاد کنید. اگرچه نوع پیچی ساده‌تر است، اما برای کارهای حرفه‌ای استفاده از فیش پرسی توصیه می‌شود.

هرچه کیفیت اتصال بهتر باشد، عملکرد کلی سیستم دوربین مداربسته نیز پایدارتر و حرفه‌ای‌تر خواهد بود.
