در اجرای یک شبکه استاندارد، فقط انتخاب کابل مناسب کافی نیست؛ نحوه اتصال و نصب تجهیزات از جمله نحوه نصب کیستون شبکه، نیز نقش مهمی در کیفیت نهایی دارد.اگر کیستون به‌درستی پانچ نشود، حتی بهترین کابل هم عملکرد مطلوبی نخواهد داشت.

در این مقاله، به‌صورت کامل و کاربردی یاد می‌گیرید چگونه کیستون شبکه را اصولی نصب کنید.

کیستون شبکه چیست؟

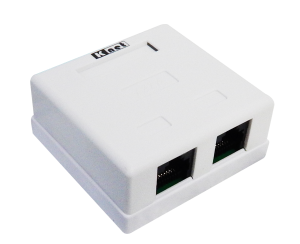

کیستون شبکه (Keystone Jack) قطعه‌ای است که کابل شبکه به آن متصل می‌شود و درون پریز دیواری یا پچ پنل قرار می‌گیرد. این قطعه باعث می‌شود اتصال شبکه مرتب، استاندارد و قابل مدیریت باشد.

ابزارهای لازم برای زدن کیستون شبکه

برای انجام این کار به ابزارهای زیر نیاز دارید:

کابل شبکه (ترجیحاً Cat6 یا Cat5e)

کیستون شبکه آچار پانچ (Punch Down Tool)

سیم‌لخت‌کن یا کاتر تستر شبکه (در صورت امکان)

استاندارد رنگ‌بندی سیم‌ها

برای پانچ کردن کیستون، باید از یکی از دو استاندارد زیر استفاده کنید:

استاندارد T568A

بیشتر در برخی شبکه‌های خاص استفاده می‌شود.

استاندارد T568B

رایج‌ترین استاندارد در ایران و اکثر شبکه‌ها

🔹 نکته مهم: در کل شبکه باید فقط از یک استاندارد ثابت استفاده کنید؛ ترکیب این دو باعث اختلال در ارتباط می‌شود.

مراحل آموزش کیستون زدن

مرحله1: آماده‌سازی کابل

ابتدا حدود 3 تا 5 سانتی‌متر از روکش کابل را جدا کنید. مراقب باشید به سیم‌های داخلی آسیب نزنید. مرحله

مرحله2: جدا کردن زوج سیم‌ها

داخل کابل 4 زوج سیم رنگی وجود دارد. آن‌ها را از هم باز کنید و صاف کنید.

مرحله3: قرار دادن سیم‌ها طبق رنگ‌بندی

روی کیستون، یک راهنمای رنگی وجود دارد. سیم‌ها را دقیقاً مطابق همان الگو (معمولاً T568B) در شیارها قرار دهید.

مرحله4: پانچ کردن سیم‌ها

با استفاده از آچار پانچ:

هر سیم را در جای خود فشار دهید

اضافه سیم‌ها به‌صورت خودکار بریده می‌شوند اتصال محکم برقرار می‌شود

نکته حرفه‌ای: جهت تیغه پانچ مهم است؛ سمت برنده باید به سمت بیرون باشد.

مرحله 5: بستن کیستون پس از پانچ کردن، درپوش کیستون را ببندید تا سیم‌ها در جای خود ثابت شوند.

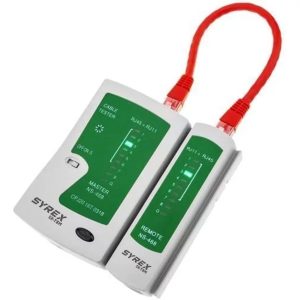

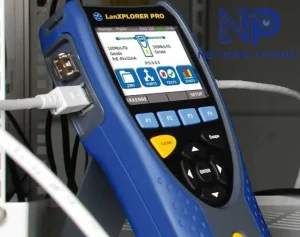

مرحله 6: تست نهایی در صورت داشتن تستر شبکه: اتصال را بررسی کنید از درست بودن ترتیب سیم‌ها مطمئن شوید اشتباهات رایج در زدن کیستون شبکه برای داشتن یک اتصال حرفه‌ای، از این اشتباهات دوری کنید: استفاده از دو استاندارد مختلف در دو سر کابل پانچ نکردن کامل سیم‌ها آسیب زدن به مغزی سیم باز کردن بیش‌ازحد تاب سیم‌ها (باعث نویز می‌شود) استفاده از کابل بی‌کیفیت

نکات حرفه‌ای برای نصب بهتر کیستون

• تا حد ممکن پیچش سیم‌ها را حفظ کنید
• طول سیم لخت شده را کوتاه نگه دارید
• از کیستون باکیفیت استفاده کنید
• در پروژه‌های مهم حتماً تست انجام دهید
• کابل را تحت فشار یا کشش زیاد قرار ندهید

چرا نصب صحیح کیستون اهمیت دارد؟

اگر کیستون به‌درستی نصب نشود:

• سرعت شبکه کاهش پیدا می‌کند
• نویز افزایش می‌یابد
• ارتباط ناپایدار می‌شود
• حتی ممکن است لینک شبکه برقرار نشود

جمع‌بندی

زدن کیستون شبکه یک مهارت پایه اما بسیار مهم در اجرای شبکه است. با رعایت اصول استاندارد، استفاده از ابزار مناسب و دقت در جزئیات، می‌توانید یک اتصال پایدار و حرفه‌ای ایجاد کنید. اگرچه این کار ساده به نظر می‌رسد، اما کیفیت اجرای آن تأثیر مستقیمی بر عملکرد کل شبکه دارد.
